Toleranzverletzungen



Hier wird die Ausnutzung der Toleranzen merkmalsübergreifend dargestellt. Jeder hier gezeigte Punkt steht für eine Teilemessung, eine Zeile in der Wertemaske. Daher ist zum einen darauf zu achten dass beim Laden des Prüfplanes der Teilebezug korrekt ist, des Weiteren wird immer nur die minimale Anzahl an Werten die bei einem Merkmal vorhanden ist ausgewertet.

Eine Berechnung findet nur dann statt wenn in der Auswertestrategie unter „Gesamtbewertung Teil“ die „Teiletypbenotung basierend auf Merkmalsergebnissen durchführen“ aktiviert wurde. Falls nicht, so kommt dieser Hinweis:

Aus Performancegründen kann die Einstellung der Teilebewertung ohne Änderungsmodus in der Strategie aktiviert / deaktiviert werden, die Grundeinstellungen zur Bewertung jedoch nicht geändert werden.



Dargestellt wird die prozentuale Anzahl an Werte welche bei dieser Teilemessung die Toleranzgrenze verletzen.

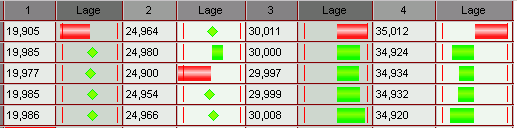

Bei diesem Beispiel sind bei der ersten Messung 75% der Werte außerhalb der Toleranz, beim 3. Bauteil 25%:
