Dokumentmanager

Mit Hilfe des Dokumentmanagers können Dokumente – in denen beispielsweise Detailinformationen zum gefertigten Teil beschrieben sind - gezielt einzelnen Messungen zugeordnet werden.



Hinweis:

Diese Lösung ist nur in Verbindung mit der Datenbank verwendbar, d.h. bei ASCII-Transferformat-Dateien gibt es keine Zuweisung von Dokumenten.



Zuerst werden die Grundeinstellungen über „Einstellungen Dokumentzuordnung“  vorgenommen. Dort legen Sie das Stammverzeichnis der Dokumentenablage fest und wählen das Zusatzdatenfeld (für Seriennummer) aus, über welches die Dokumentenzuordnung erfolgen soll.





Dokumentmanager:



Der Dokumentmanager kann aus der Wertemaske oder dem Werteverlauf aufgerufen werden.

Klicken Sie hierzu - auf der entsprechenden Messung mit Seriennummer stehend – auf die rechte Maustaste, und wählen Sie im Popup-Menü den Menüpunkt „zugeordnete Dokumente“ aus.



Haben Sie eine Messung ohne Seriennummereintrag angewählt, so erhalten Sie eine entsprechende Meldung.

Klicken Sie auf den Button „NEU“ und wählen Sie das gewünschte Dokument – aus dem festgelegten Stammverzeichnis für Dokumentablage - aus.



Standardmäßig wird der Dateiname in die Spalte „Beschreibung“ eingetragen.



Diesen Kurztext (Inhalt der Spalte Beschreibung) können Sie beliebig ändern und beispielsweise im Teileprotokoll anzeigen lassen (Ausgabepunkt „Wertefelder“, Key 35).



Sie können weitere Dokumente zu einem Messwert hinzufügen, wenn Sie diesen Schritt wiederholen.



Zum Löschen eines Eintrages markieren (anwählen) Sie die gewünschte Zeile und klicken auf den Button „Löschen“.



Möchten Sie eines der Dokumente öffnen, markieren Sie die gewünschte Zeile und klicken auf den Button „Anzeigen“.





Generelle Zuordnung der Dokumente:



Die Dokumente sind einer bestimmten Seriennummer zugewiesen für ein bestimmtest Teil. Ist eine Seriennummer bei einem Teil mehrfach vorhanden so zeigt der Dokumentenmanager bei allen Messwerten mit dieser Seriennummer dieses Teiles die gleichen Dokumente an.





Einlesen der Daten mit entsprechender Dokumentzuordnung:



Beim „Lesen aus der Datenbank“ wählen Sie den gewünschten Prüfplan an, öffnen Sie das Popup-Menü (klick auf die rechte Maustaste) und wählen Sie den Menüpunkt „Werte zu Teil selektieren“.

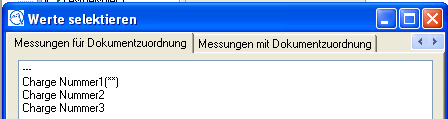

Im Register „Messungen für Dokumentzuordnung“ werden alle Seriennummern des Prüfplans angezeigt. Die Seriennummern mit einer Dokumentenzuordnung sind durch „(**)“ gekennzeichnet.



Im Register „Messungen mit Dokumentzuordnung“ sind nur Seriennummern aufgelistet, die eine Dokumentzuordnung besitzen.
