Karosseriemodus



Die Option des Karosseriemodus dreht in den Koordinaten des xy-Plot und im Werteverlauf Einzelwerte die Achsen der betreffenden Merkmale. Die Einstellung reagiert auf den Inhalt des K-Feldes K2203.

Der Eintrag in K2203 wird beim übergeordneten Merkmal gemacht, beim Positionsabweichungsbetrag oder direkt beim Merkmal (dann ausschließlich der Eintrag 2) sofern es sich um eine normales variables Merkmal handelt.



K2203 = 0

Keine Achse wird gedreht.



K2203 = 2

Im xy-Plot wird die erste Achse (X-Achse) gedreht.

Im Werteverlauf wird die Werteachse gedreht, sofern es sich um das erste Untermerkmal einer Positionstoleranz handelt oder K2203 = 2 in einem normalen variablen Merkmal geschrieben ist.



K2203 = 4

Im xy-Plot wird die zweite Achse (Y-Achse) gedreht.

Im Werteverlauf wird die Werteachse gedreht sofern es sich um das zweite Untermerkmal einer Positionstoleranz handelt.

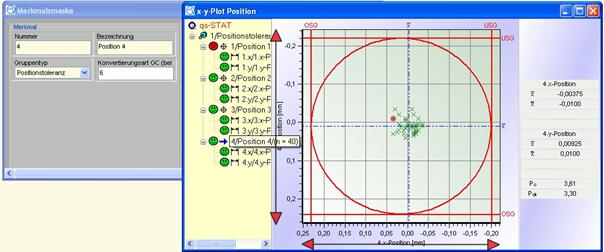

K2203 = 6

Im xy-Plot werden beide Achsen gedreht.

Im Werteverlauf wird die Werteachse gedreht sofern es sich um eines der Untermerkmale einer Positionstoleranz handelt.
