Konfiguration

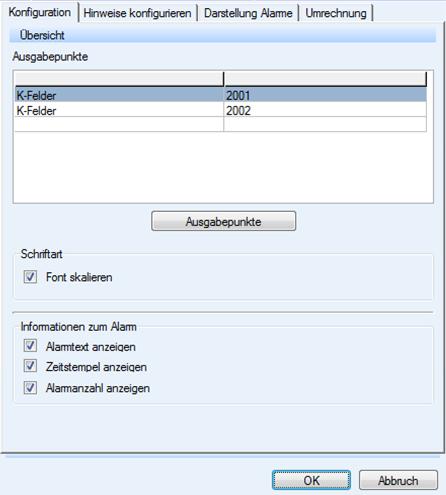

Hier kann die Anzeige der K-Felder konfiguriert werden. Um neue Felder mit aufzunehmen oder bestehende zu ändern markieren sie die entsprechende Zeile und klicken auf "Ausgabepunkte". In der aufkommenden Liste können die Ausgabepunkte und Ihre Darstellung konfiguriert werden.





Schriftart

Zusätzlich kann die Schrift so skaliert werden dass sie sich immer maximal einpasst in die Grafik.



Informationen zum Alarm

Auf Alarmgrafiken welche zunächst keine Merkmale, sondern Alarme auf Zusatzdatenebene zeigen greifen die oberen Einstellungen nicht, daher kann hier definiert werden ob Alarmtext, Zeitstempel und Anzahl der aufgetretenen Alarme angezeigt werden sollen

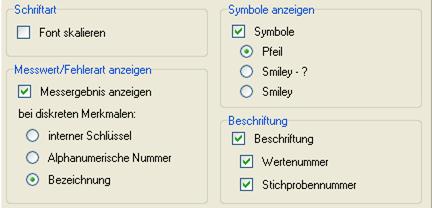

Grafik „Eingabematrix“





Messwert / Fehlerart anzeigen

Für kontinuierliche und diskrete Merkmale kann hier gewählt werden ob und in welcher Form der erfasste Wert dargestellt werden soll.





Symbole anzeigen

Durch das Symbol auf der jeweiligen Merkmalszelle kann dem Anwender noch visualisiert werden ob der erfasste Messwert einen Alarm aufweist oder nicht.







Beschriftung



Durch die Beschriftung kann am unteren Teil der Matrix gesehen werden für welchen Wert innerhalb der Stichprobe gerade die Erfassung läuft.
