Eingabematrix

Die Eingabematrix dient der erleichterten Messwerterfassung, hauptsächlich für attributive Merkmale.

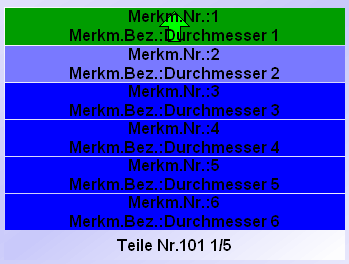

Kontinuierliche Merkmale:

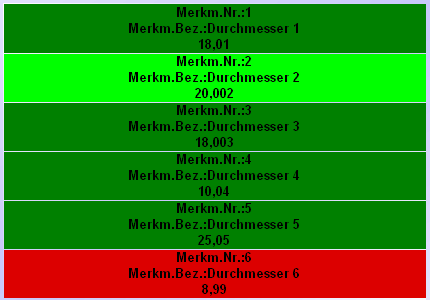

Bei kontinuierlichen Merkmalen dient die Grafik hauptsächlich der Visualisierung der erfassten Messwerte. Der Anwender hat aber auch die Möglichkeit je nach Systemeinstellungen mit dem anklicken eines Merkmals aus dieser Grafik auf das selbe zur Datenerfassung zu wechseln.

Diskrete Merkmale:

Hauptsächliche Anwendung findet diese Grafik bei diskreten Merkmalen. Bei aktivierter Einzelwertspeicherung auf der Merkmalsmaske und einer eingestellten Teilemessung / Gruppenmessung mit der Option „Abschluss der Messung bestätigen“ können über diese Grafik nur die n.i.O.-Merkmale angeklickt werden, nach der Übernahme der Messung wird alles nicht aktivierte ( oder nachträglich wieder als i.O. markierte) als i.O. übernommen und dem User die nächste Messung dargestellt.

Beispiel:

25 diskrete Merkmale, aufgeteilt in 5 Gruppen mit je 5 Merkmalen:

Mit Einzelwertspeicherung:

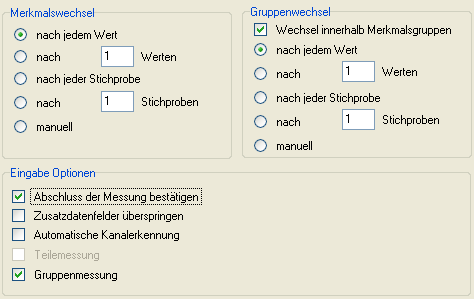

In den Prüfplaneinstellungen wird die Gruppenmessung aktiviert, Wechsel nach jedem Wert und Abschluss der Messung bestätigen:

Die Grafikeinstellungen werden so gewählt dass nur Gruppen angezeigt werden:

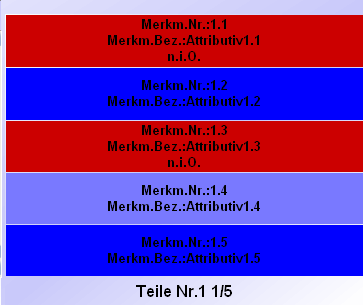

Damit ist der User nun in der Lage alle n.i.O.-Merkmale anzuklicken:

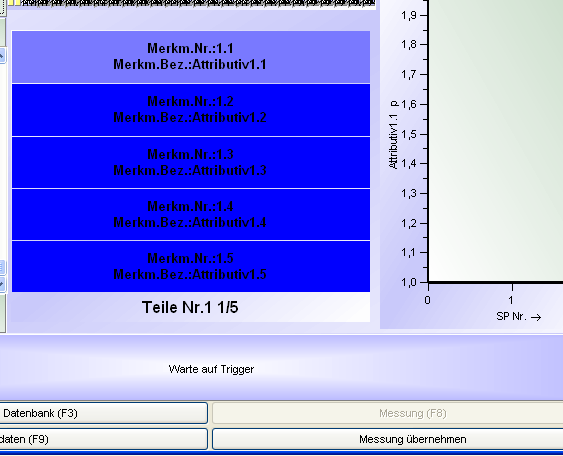

Und durch den Button „Messung übernehmen“ alle Werte zu übernehmen, nicht markierte werden nach den Einstellungen der Registerkarte „Messungsabschluss“ behandelt, im Standard ist dies „0-Fehler eintragen“

Dies kann nun für jede Gruppe wiederholt werden, im Optimalfalls direkt mit „Messung übernehmen“ alles als i.O. übernommen werden, und somit ganze Teile oder wie hier im Beispiel Gruppen von diskreten Merkmalen schnell erfasst werden.
